鑫方盛一站式工业品服务平台为您介绍旁通阀工作原理、连接方式、阀体材质、通径范围、产品特点等信息。

旁通阀工作原理

连接方式：法兰等

阀体材质：铜、球墨铸铁、铸钢、不锈钢等

通径范围：DN15-DN500

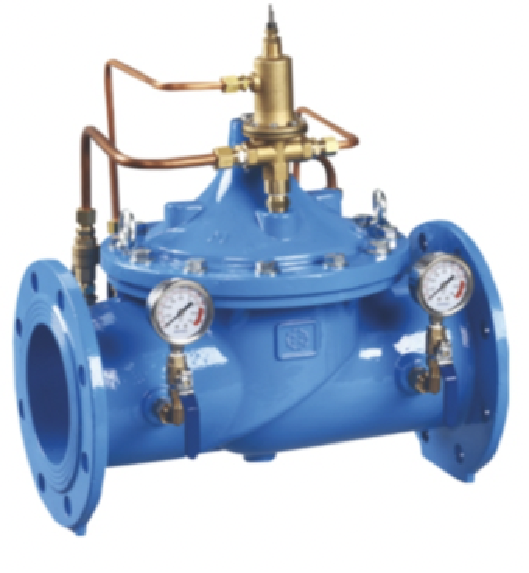

产品特点：800X压差旁通平衡阀由主阀，压差控制导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过专门设计的导阀控制室，对压力变化信号进行比较，输出主阀开度信号，控制主阀开度，从而控制主阀的进出口压差在设定值上。

工作原理：当主阀进出口间压差变化时，接管A与接管B间压差发生变化，此变导阀的开度。压差大时导阀开度大。控制室通过C管的下泄水量增大，主阀控制室压力下降，主阀开度增大。主阀进出口间压差变小。反之，若主阀进出口间压差变小，则导阀开度变小，主阀控制室压力上升，推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在设定值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。本产品利用水力自力控制，不需要其它装置和能源，保养简便，广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
