止回阀规格型号说明

止回阀产品介绍

连接方式：丝扣、对夹、法兰等

阀体材质：铜、球墨铸铁、铸钢、不锈钢等

通径范围：DN15-DN500

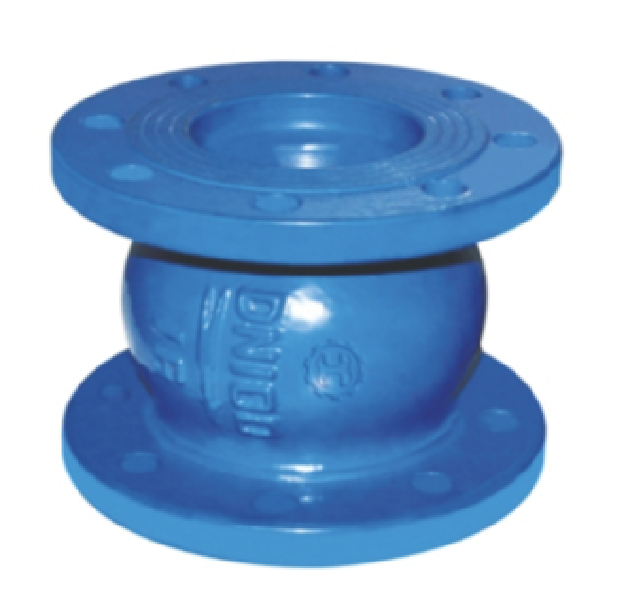

产品特点：HC41X消声止回阀阀瓣采用进口两端中心轴导向启闭灵活，定位准确，可水平安装或垂直安装，阀瓣采用弹簧加载，其快速的关闭能有效的减少水锤压力，密封性能好，关闭时无噪声，体积小，重量轻，流体阻力小

使用范围：给排水、消防、暖通系统可安装于水泵出口处，防止回水倒流而对水泵造成损坏。

止回阀规格型号说明

类型代号

Z：止回阀；

驱动方式代号

1（省略）-- 手动；

2：电液联动；

3：涡轮；

4：正齿轮；

5：锥齿轮；

6：气动：

6K：常开气动；

6B：常闭气动；

7：液动

7K：常开液动；

7B：常闭液动；

8：气液联动；

9：电动；

9B：防爆电动；

0 ：电磁动；

1 ：电磁-液动；

连接形式代号

1：内螺纹；

2：外螺纹；

4：法兰式；

6：焊接；

7：对夹式；

8：卡箍；

9：卡套

结构形式代号

1：升降式阀瓣，直通流道；

2：升降式阀瓣，立式结构；

3：升降式阀瓣，角式流道；

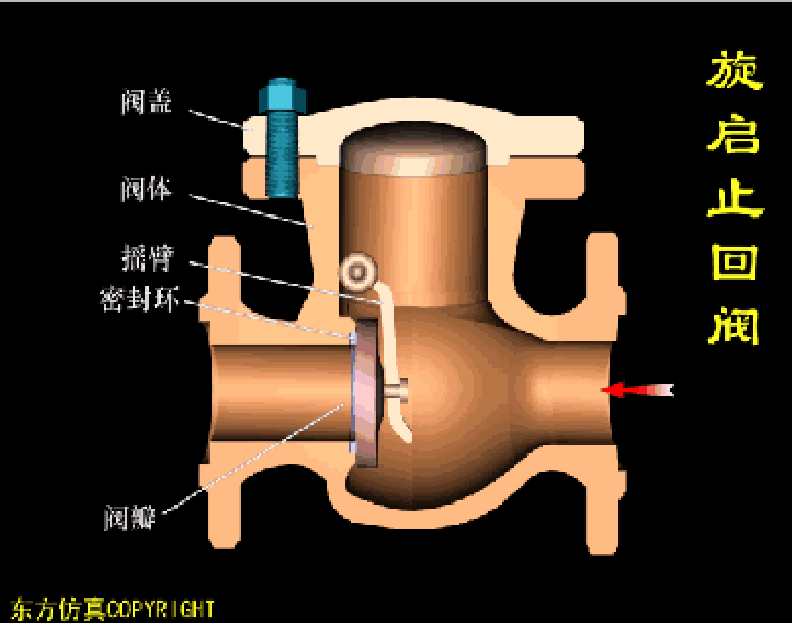

4：旋启式阀瓣，单瓣结构；

5：旋启式阀瓣，多瓣结构；

6：旋启式阀瓣，双瓣结构；

7：蝶形止回阀；

密封面或衬里材料代号

B：巴氏合金；

C：搪瓷；

D：渗氮钢；

F：氟塑料；

G：陶瓷；

H：Cr13系不锈钢；

J ：衬胶；

M：蒙乃尔合金；

N：尼龙塑料；

P：渗硼钢；

Q：衬铅；

R：奥氏体不锈钢；

S：塑料；

T：铜合金；

X：橡胶；

Y：硬质合金；

W：本体材料；

压力代号

10：PN1.0MPa； 16：PN1.6MPa； 25：PN2.5MPa； 40：PN4.0MPa；

阀体材料代号

C：碳钢；

H ：Cr13系不锈钢；

I ：铬钼系钢；

K ：可锻铸铁；

L ：铝合金；

P ：铬镍系不锈钢；

Q ：球墨铸铁；

R ：铬镍钼系不 锈钢；

S ：塑料；

T ：铜及铜合金；

Ti：钛及钛合金；

V ：铬钼钒铁；

Z ：灰铸铁；

通径范围

止回阀的命名规则   举例：H44H-16C DN200

H：止回阀

4：连接方式为法兰

4：结构形式为旋启式；

H：密封为合金钢；

16：压力PN1.6MPa；

C：阀体材质碳钢；

DN200：通径尺寸
