减压阀型号规格说明

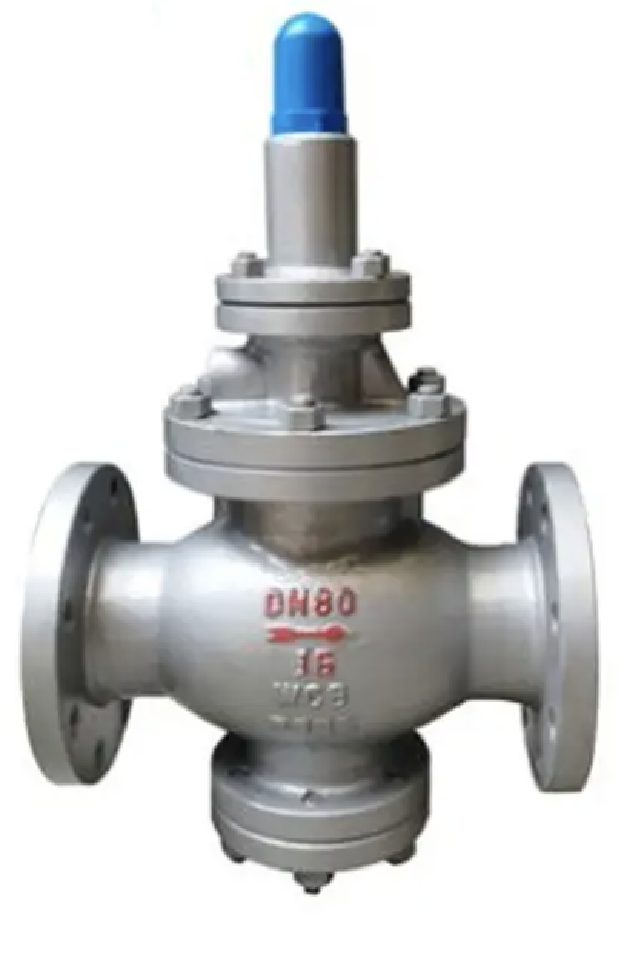

减压阀产品介绍

连接方式：丝扣、法兰等

阀体材质：铜、球墨铸铁、铸钢、不锈钢等

通径范围：DN15-DN500

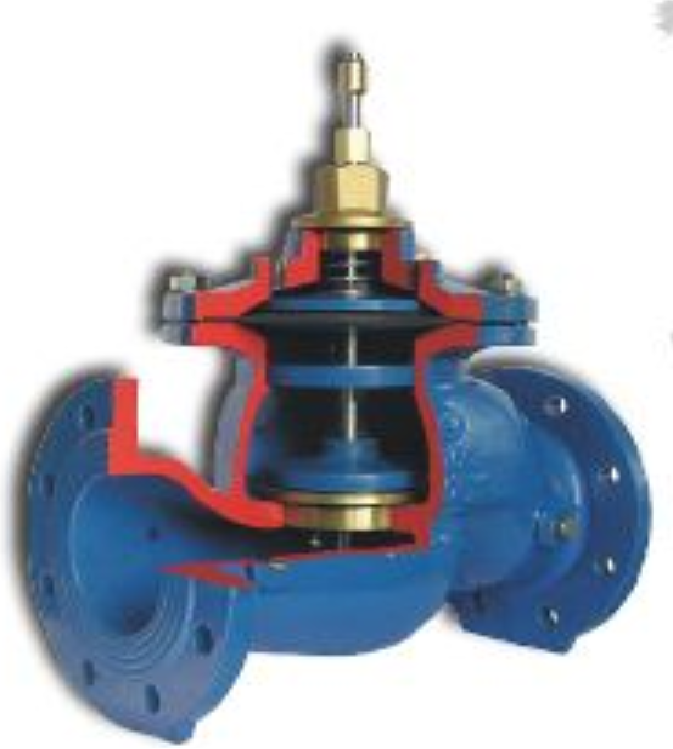

产品特点：利用介质自身能量来调节与控制管路压力的智能型阀门。200X减压阀用于生活给水、消防给水及其他工业给水系统，通过调节减压导阀，即可调节主阀的出口压力。出口压力不因进口压力、进口流量的变化而变化，安全可靠地将出口压力维持在设定值上，达到减压的目的。

使用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

减压阀型号规格说明

类型代号

Y：减压阀；

连接形式代号

1：内螺纹；

2：外螺纹；

4：法兰式；

6：焊接；

7：对夹式；

8：卡箍；

9：卡套

结构形式代号

1：薄膜式；

2：弹簧薄膜式；

3：活塞式；

4：波纹管式；

5：杠杆式；

密封面或衬里材料代号

B：巴氏合金；

C：搪瓷；

D：渗氮钢；

F：氟塑料；

G：陶瓷；

H：Cr13系不锈钢；

J ：衬胶；

M：蒙乃尔合金；

N：尼龙塑料；

P：渗硼钢；

Q：衬铅；

R：奥氏体不锈钢；

S：塑料；

T：铜合金；

X：橡胶；

Y：硬质合金；

W：本体材料；

压力代号

10：PN1.0MPa； 16：PN1.6MPa； 25：PN2.5MPa； 40：PN4.0MPa；

阀体材料代号

C：碳钢；

H ：Cr13系不锈钢；

I ：铬钼系钢；

K ：可锻铸铁；

L ：铝合金；

P ：铬镍系不锈钢；

Q ：球墨铸铁；

R ：铬镍钼系不 锈钢；

S ：塑料；

T ：铜及铜合金；

Ti：钛及钛合金；

V ：铬钼钒铁；

Z ：灰铸铁；

通径范围

减压阀的命名规则   举例：Y43H-16C  DN200

Y：减压阀

4：连接方式为法兰

3：结构形式为活塞式；

H：密封为合金钢；

16：压力PN1.6MPa；

C：阀体材质碳钢；

DN200：通径尺寸
