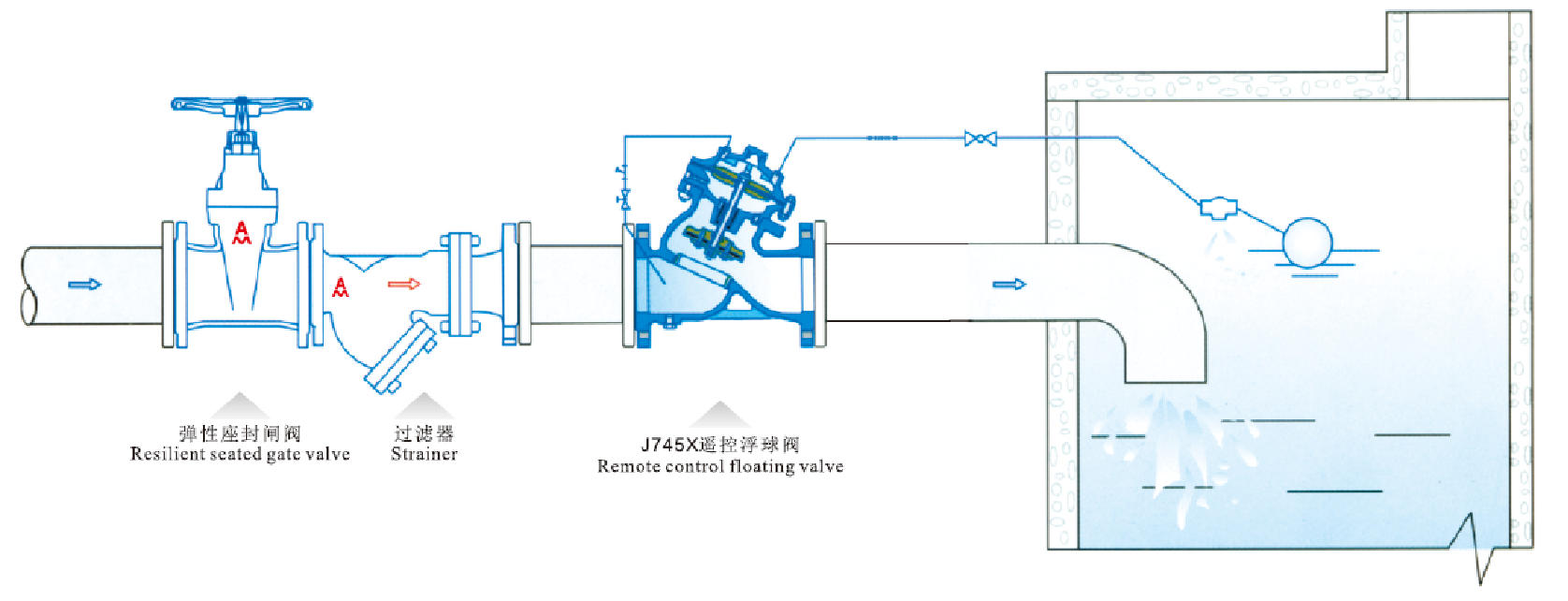

遥控浮球阀典型安装示意图（市政进水口）

可水平安装和垂直安装，前面需要安装过滤器，防止主阀进垃圾，安装闸阀或蝶阀是为了便于维修。进入水箱的主管应深入到液面下，防止直喷引起的液面剧烈波动。浮球阀和主管保持一定距离

提醒：给水主要软密封闸阀或蝶阀

遥控浮球阀典型安装示意图

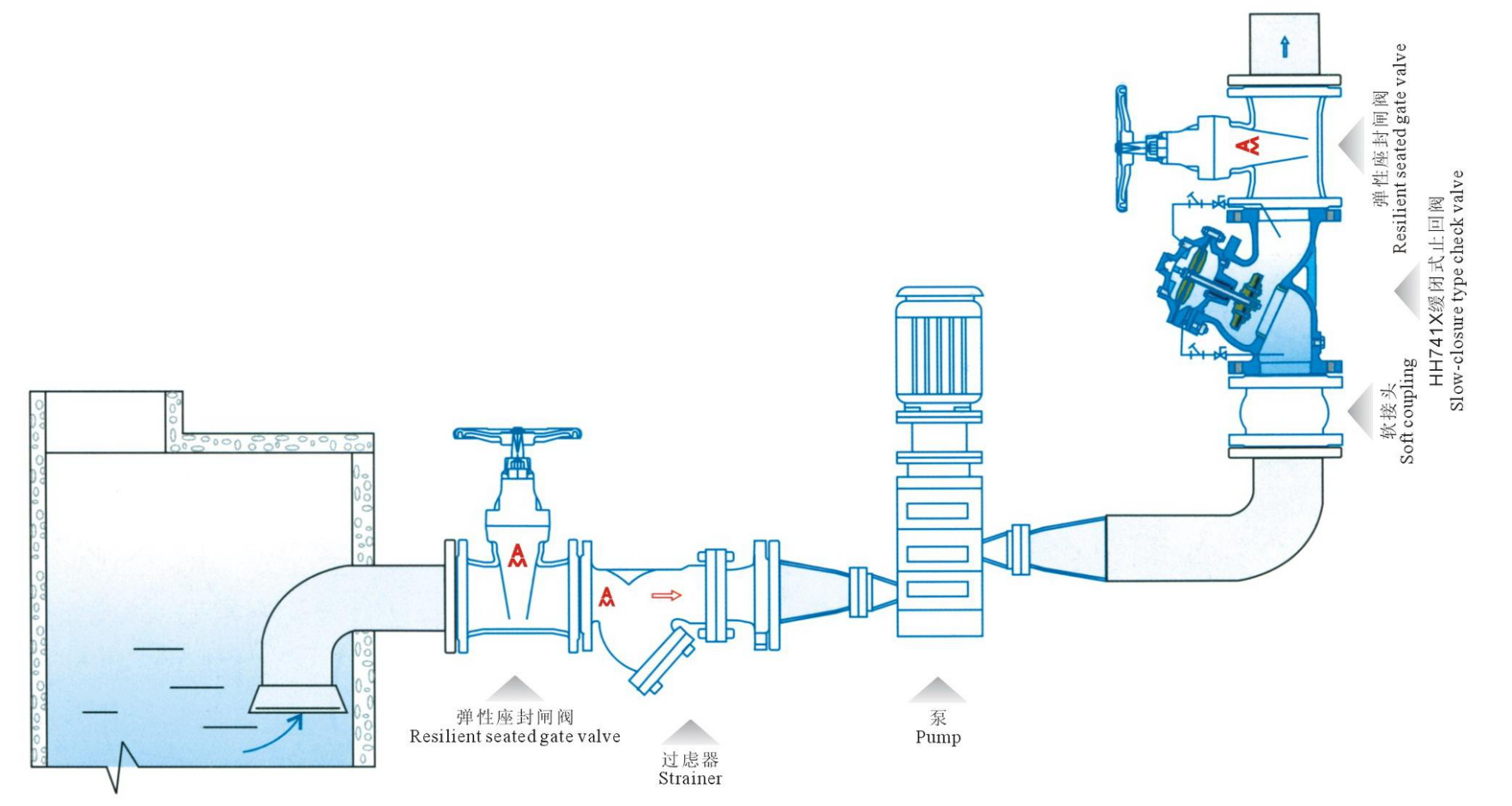

缓闭止回阀：保护水泵和防止水锤的产生（水房及入楼）

缓闭止回阀

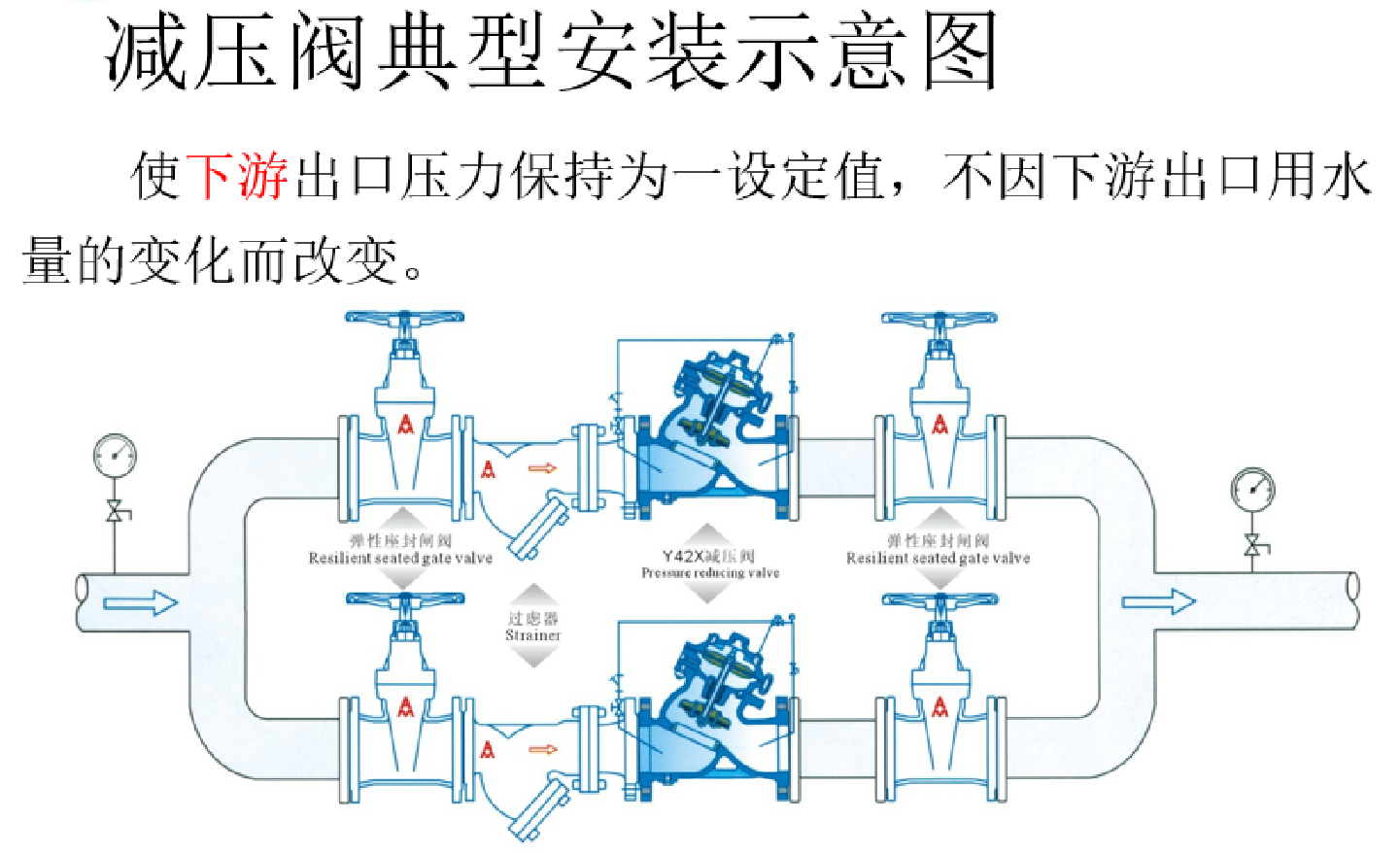

减压阀安装示意图

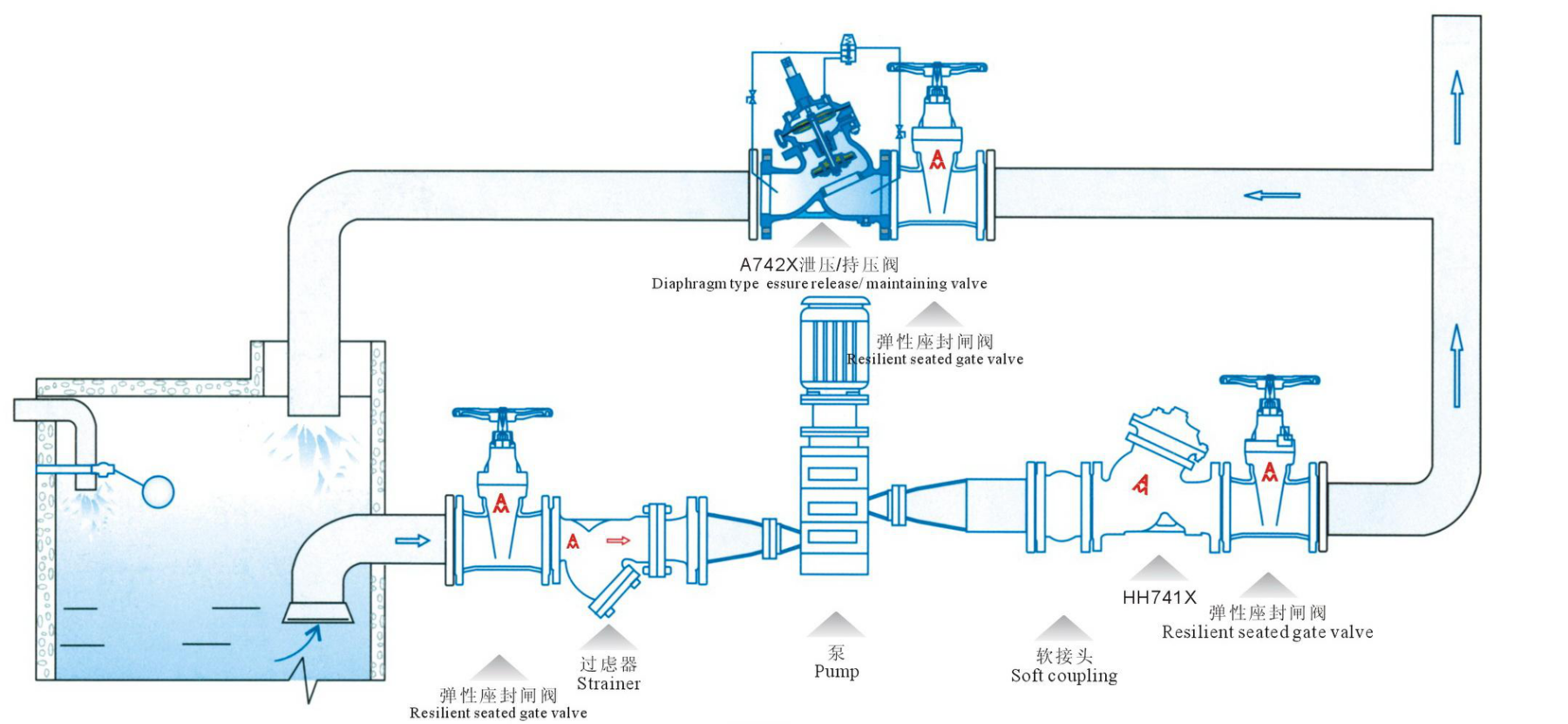

泄压阀典型安装示意图

目的是使上游进口压力保持为一设定值

泄压阀典型安装示意图

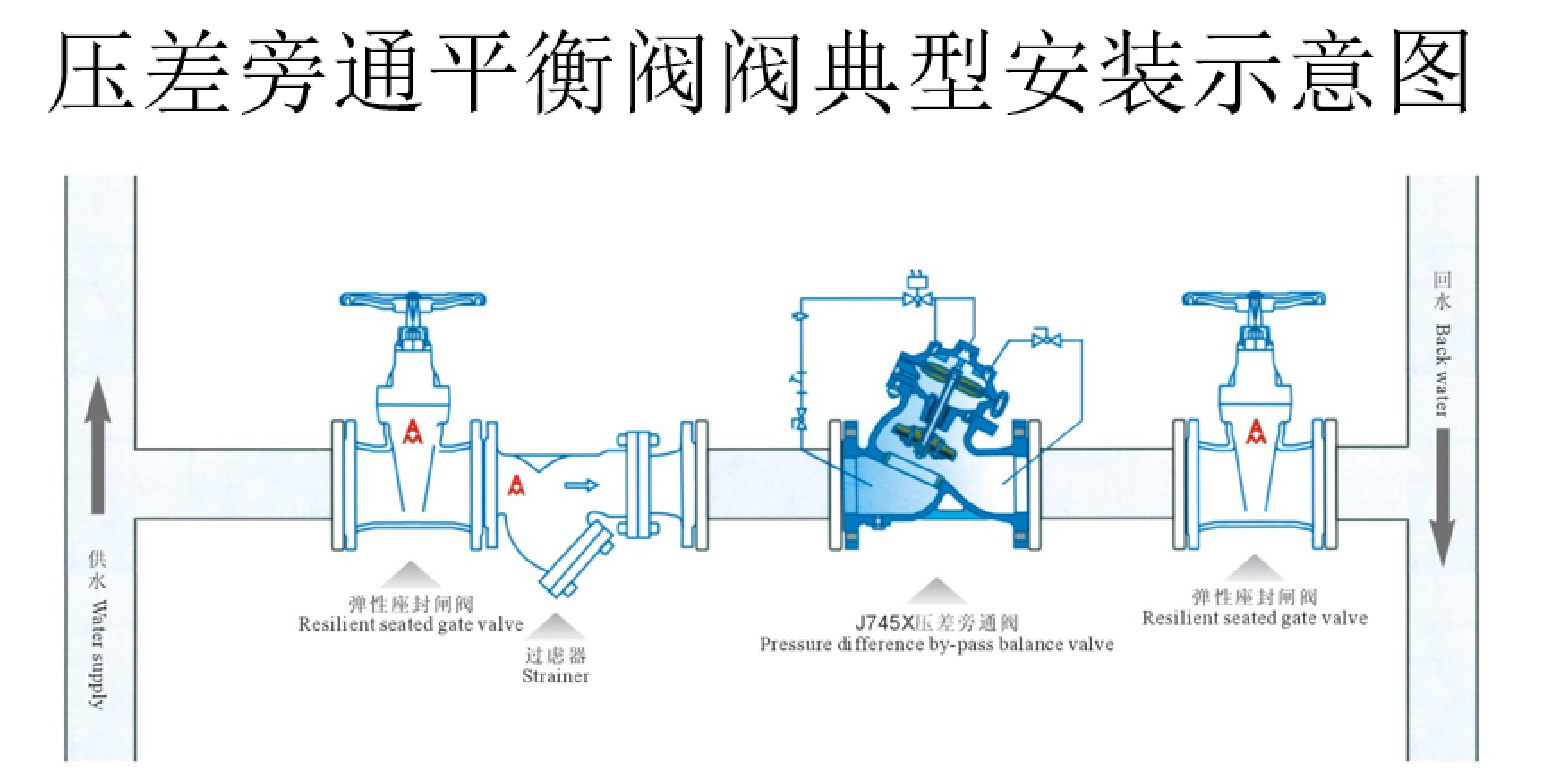

压差旁通平衡阀阀典型安装示意图

阀门安装注意事项

闸阀：不能用在未端

球阀：可以用在未端

泄水阀：可球阀代替

止回阀：阻止水倒流，水表前要装止回阀

截止阀：截止阀装水表前

截止止回阀：可代替闸阀
