管道标识标准规范和作用

管道标识主要用于美化管路、靓丽视觉，同时，管道标识易于理解，可以避免误操作，提高工作效率，也会大大降低安全事故的发生率。接下来跟大家从以下几个方面介绍一下管道标识吧！

一、管道标识的作用

1、美化管路、靓丽视觉

2、简单易懂，避免误操作

3、提高工作效率

4、降低安全事故的发生率

5、利用应急处置，节省应急响应时间

二、管道标识的要素

1、识别色

2、介质名称

例如：氨气（NH₃）、硫酸（H₂SO₄）等

3、流向

特别的还需注明压力、温度、流速、目的地以及用途等，如消防管道需注明消防专用等。

三、管道标识标准规范

1、国际通用（美国）：ANSIAB1-2007管道标识标准。

2、国内标准：GB7231-2003<<工业管道的基本识别色、识别符号和安全标识>>。

3、行业标准：DLT5072-2007<<火力发电厂保温油漆设置规程>>。

4、中石化、中石油企业管路色环标注标准。

四、危险标识（强制性）

范围：介质属于GB13690所列危险化学品，其管道应设置危险标识。

方法：在管道上应涂150mm宽黄色，在黄色两侧各涂25mm宽黑色色环或色带。

五、消防标识（强制性）

工业生产中设置的消防专用管道应遵守“消防安全标志GB13495”的规定，并在管道上标识“消防专用”识别符号。

六、管道标识识别色

七、管道必须标识的位置

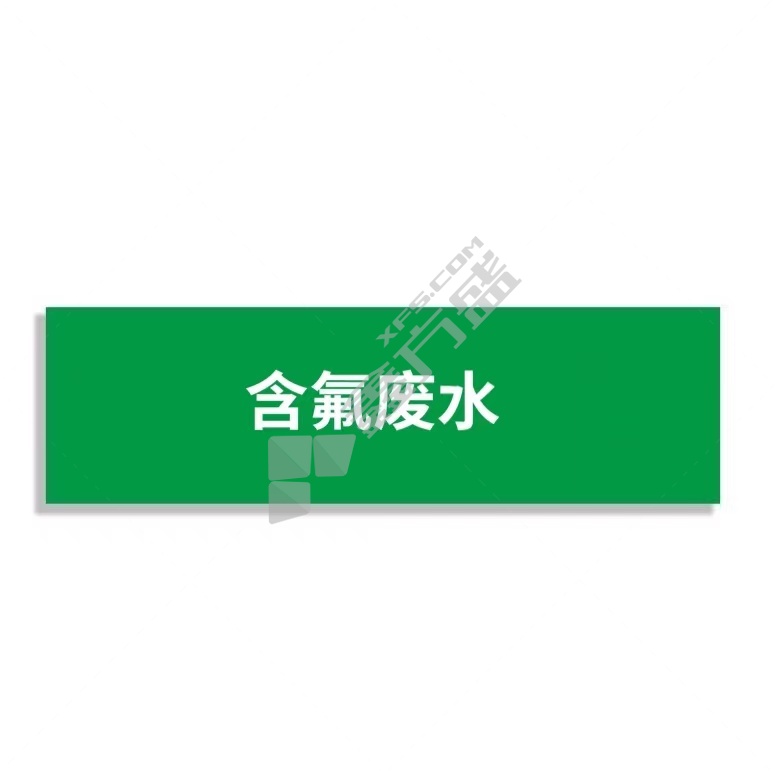

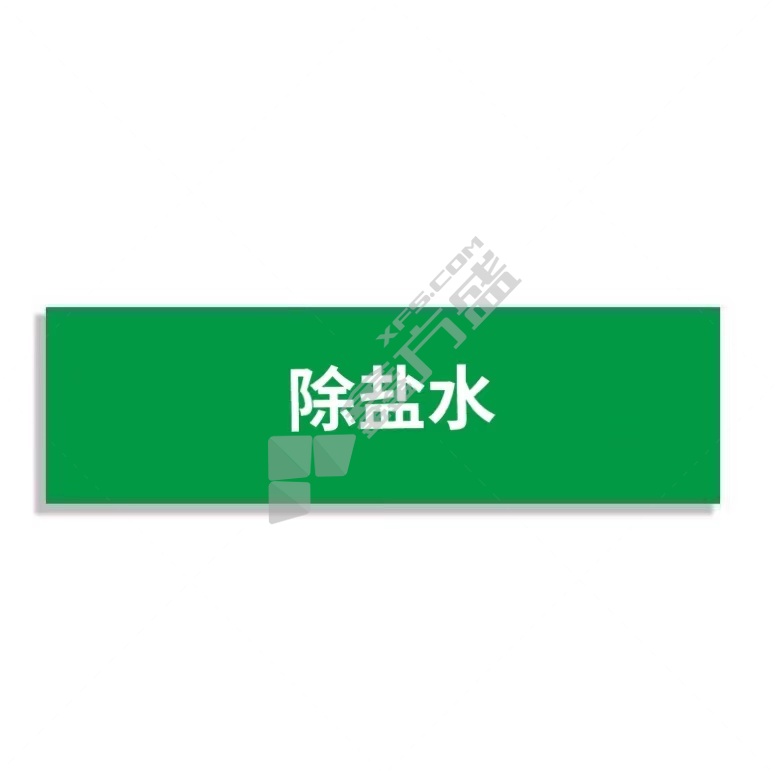

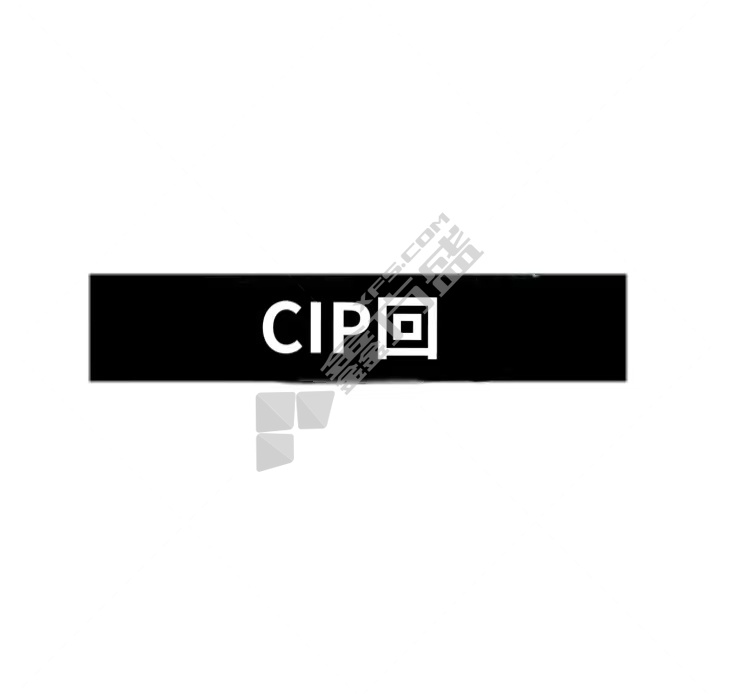

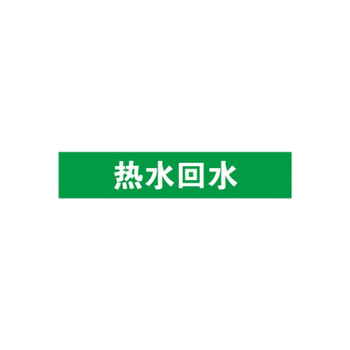

八、管道不同介质标识的样式

由于各行业标准不同，以上只列出国标主要样式。

九、管道标识主要设置规格

十、管道识别色标识方法

a、在管道上全部上色加上标识

b、在管道上以宽为150mm的色环标识

c、在管道上以长方形的识别色标识

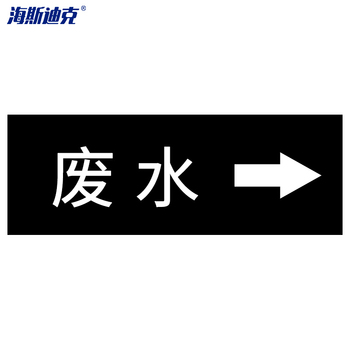

d、在管道上以带箭头的长方形的识别色标识

e、在管道上以系挂的识别色标识样式

工业管道目视化管理需要以下几个要求：绿色环保、牢固强、耐腐蚀、耐高低温、耐湿度、耐油污、使用寿命长等特点。

管道标识产品可以有效地标记各种管道使用和介质名称、流向，对有效的管道设施识别，提高安全性能起着至关重要的作用，适当的管道识别不仅可以节省应急响应时间，更能使您的维护工作提高效率，节省时间、成本。
