闸阀规格型号参数说明

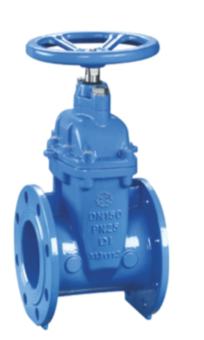

闸阀产品介绍

传动方式：手动、涡轮蜗杆传动、气动、电动、液动等。

连接方式：丝扣、法兰、焊接、沟槽等

阀体材质：铜、球墨铸铁、铸钢、不锈钢等

通径范围：DN15-DN1000

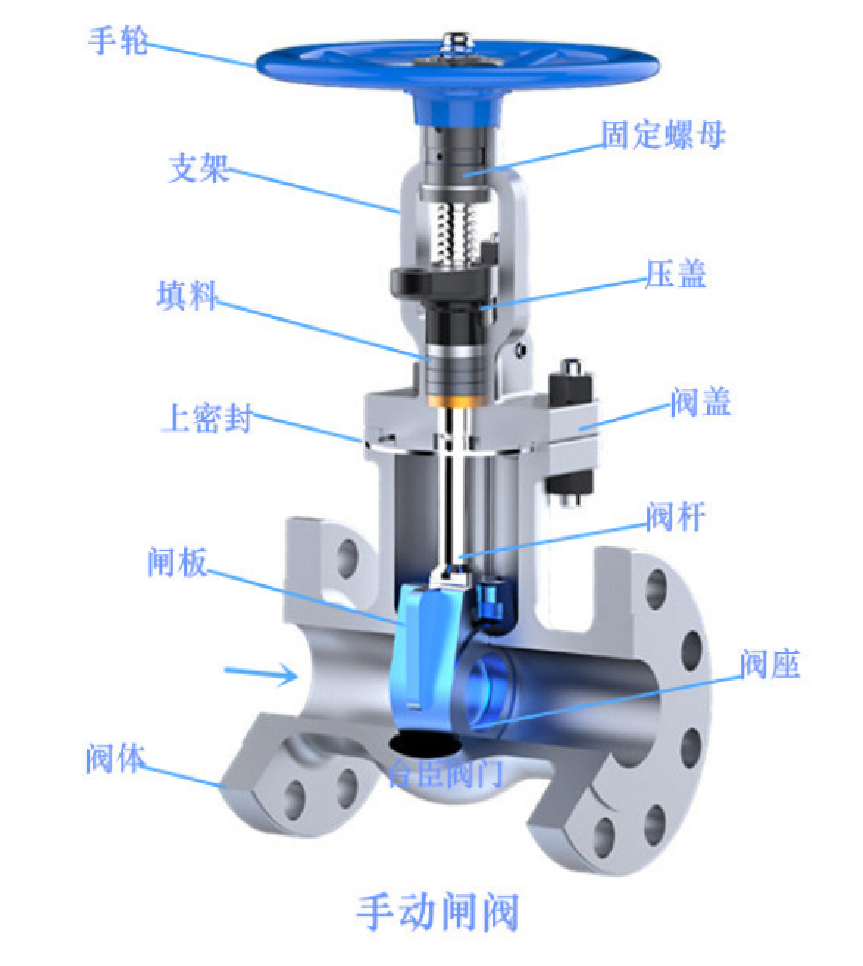

产品特点：由阀体、阀盖、阀杆、阀杆螺母、闸板等零件组成。利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点，采用全通径，明暗杆操作

使用范围：自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

闸阀规格型号参数说明

类型代号

Z：闸阀；

驱动方式代号

1（省略）-- 手动；

2：电液联动；

3：涡轮；

4：正齿轮；

5：锥齿轮；

6：气动：

6K：常开气动；

6B：常闭气动；

7：液动

7K：常开液动；

7B：常闭液动；

8：气液联动；

9：电动；

9B：防爆电动；

0 ：电磁动；

1 ：电磁-液动；

连接形式代号

1：内螺纹；

2：外螺纹；

4：法兰式；

6：焊接；

7：对夹式；

8：卡箍；

9：卡套

结构形式代号

0：阀杆升降式（明杆），楔式闸板，弹性闸板；

1：阀杆升降式（明杆），楔式闸板，刚性闸板，单闸板；

2：阀杆升降式（明杆），楔式闸板，刚性闸板，双闸板；

3：阀杆升降式（明杆），平行式闸板，刚性闸板，单闸板；

4：阀杆升降式（明杆），平行式闸板，刚性闸板，双闸板；；

5：阀杆升降式（暗杆），楔式闸板，刚性闸板，单闸板；

6：阀杆升降式（暗杆），楔式闸板，刚性闸板，双闸板；

7：阀杆升降式（暗杆），平行式闸板，刚性闸板，单闸板；

8：阀杆升降式（暗杆），平行式闸板，刚性闸板，双闸板；

密封面或衬里材料代号

B：巴氏合金；

C：搪瓷；

D：渗氮钢；

F：氟塑料；

G：陶瓷；

H：Cr13系不锈钢；

J ：衬胶；

M：蒙乃尔合金；

N：尼龙塑料；

P：渗硼钢；

Q：衬铅；

R：奥氏体不锈钢；

S：塑料；

T：铜合金；

X：橡胶；

Y：硬质合金；

W：本体材料；

压力代号

10：PN1.0MPa； 16：PN1.6MPa； 25：PN2.5MPa； 40：PN4.0MPa；

阀体材料代号

C：碳钢；

H ：Cr13系不锈钢；

I ：铬钼系钢；

K ：可锻铸铁；

L ：铝合金；

P ：铬镍系不锈钢；

Q ：球墨铸铁；

R ：铬镍钼系不 锈钢；

S ：塑料；

T ：铜及铜合金；

Ti：钛及钛合金；

V ：铬钼钒铁；

Z ：灰铸铁；

通径范围

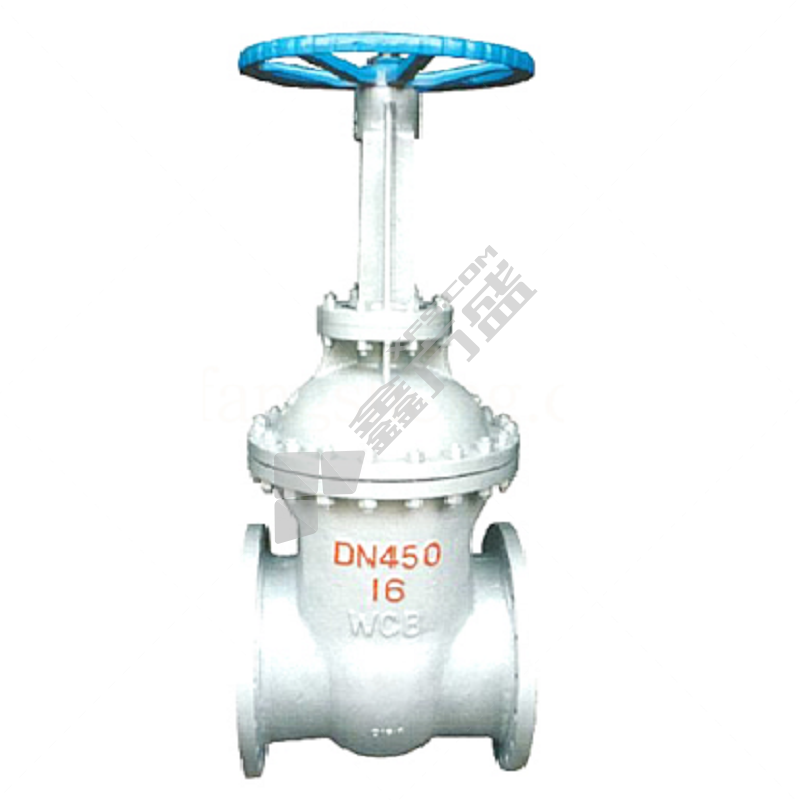

举例：Z41H-16C DN200

Z:闸阀

1（被省略了）：驱动方式为手动

4：连接方式为法兰

1：结构形式为单闸板；

H：密封为合金钢；

16：压力PN1.6MPa；

C：阀体材质碳钢；

DN200：通径尺寸
