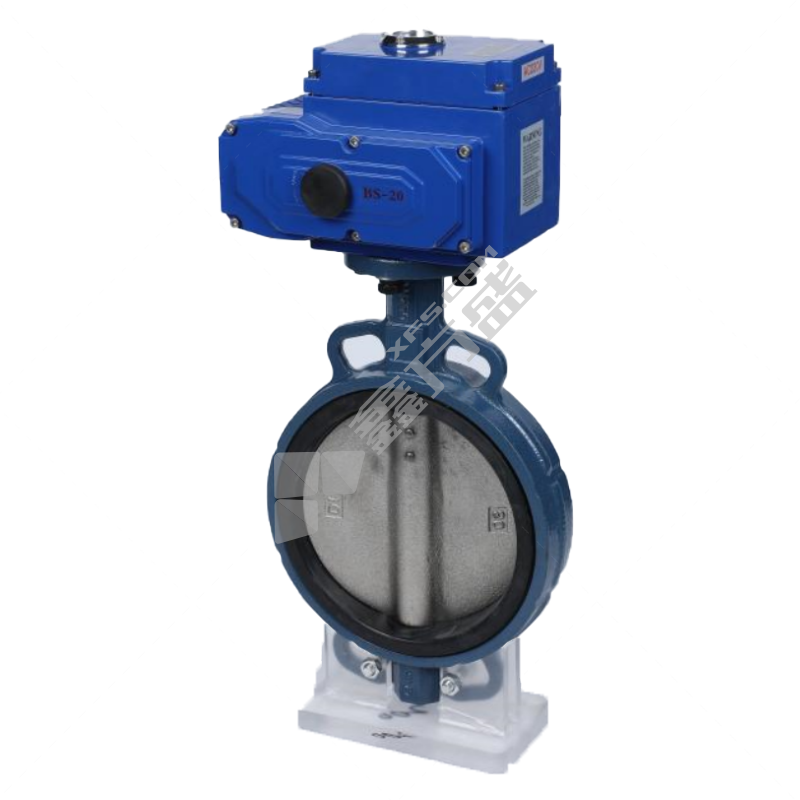

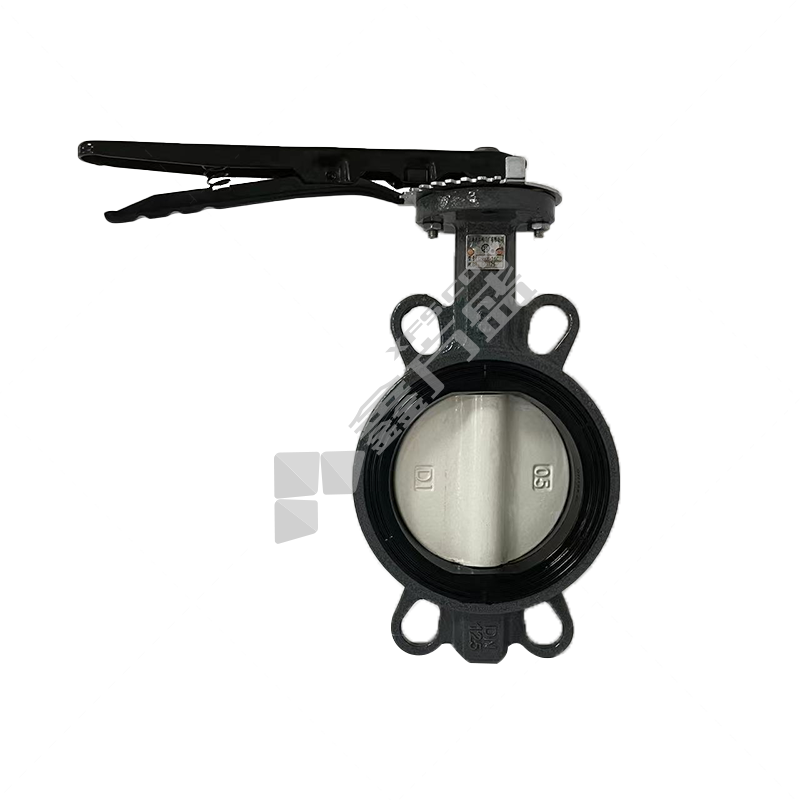

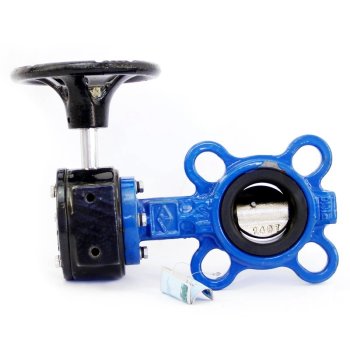

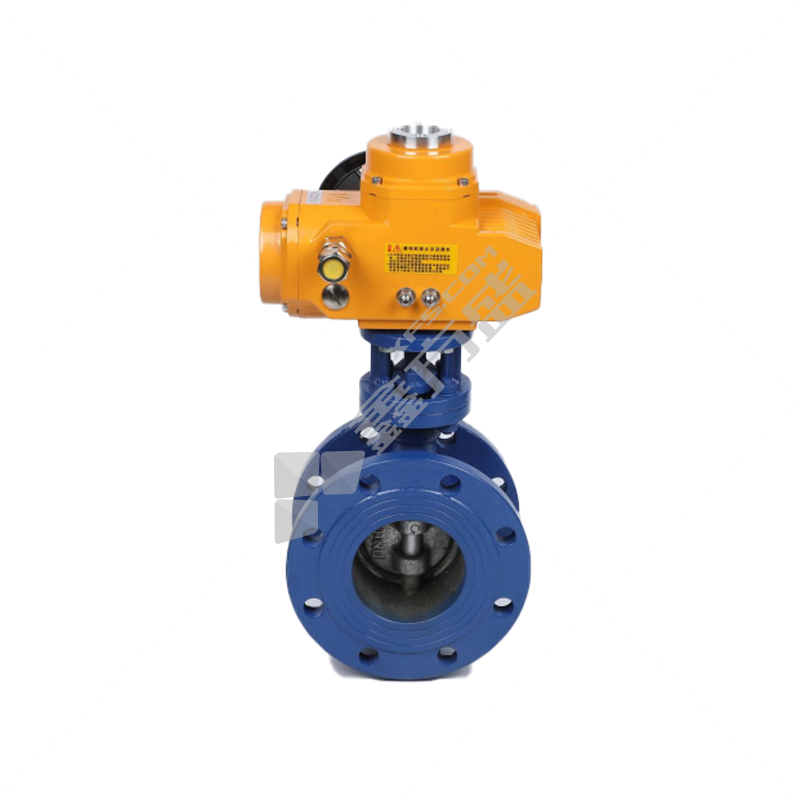

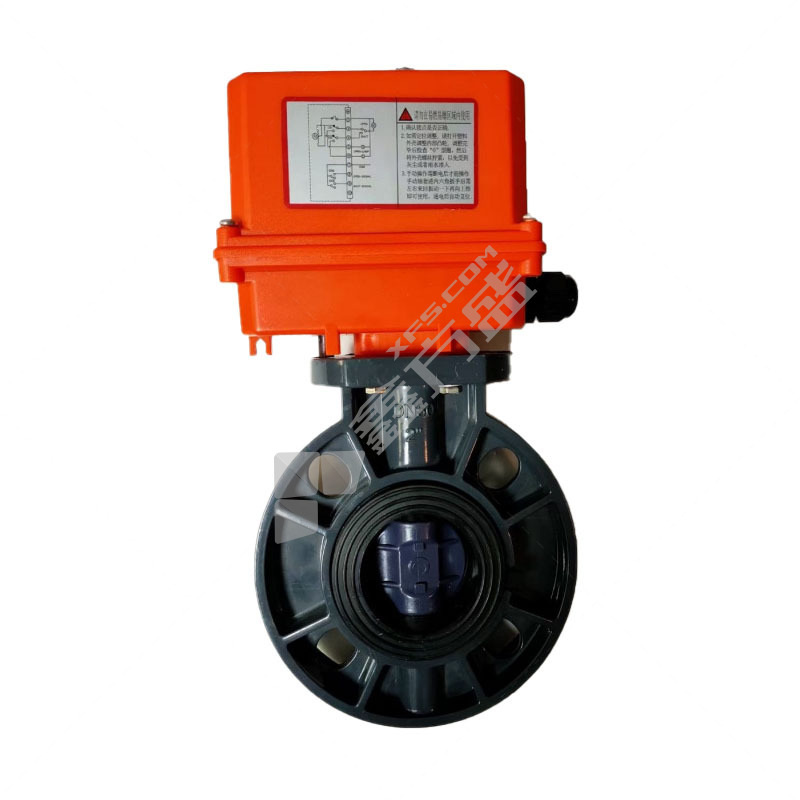

蝶阀系列产品概述

传动方式：手柄、涡轮蜗杆传动、气动、电动等。

连接方式：对夹、法兰、沟槽等

阀体材质：铜、球墨铸铁、铸钢、不锈钢等

通径范围：DN25-DN2400

产品特点：蝶阀主要由阀体、转轴、阀板、阀座及传动方式等组成。结构简单紧凑、小巧轻便、90度启闭开关迅速、密封性能好，可以达到零泄漏。

使用范围：石油、化工、食品、医药、造纸、水电、船舶、给排水、冶金、能源等系统的管路上，适用于多种腐蚀性气体、液体、半液体以及固体粉末介质。

蝶阀的选型规则

类型代号：D蝶阀

驱动方式代号：

1:（省略）-- 手动；

2：电液联动；

3：涡轮；

4：正齿轮；

5：锥齿轮；

6：气动：

6K：常开气动；

6B：常闭气动；

7：液动

7K：常开液动；

7B：常闭液动；

8：气液联动；

9：电动；

9B：防爆电动；

0 ：电磁动；

1 ：电磁-液动；

连接形式代号:

1：内螺纹；

2：外螺纹；

4：法兰式；

6：焊接；

7：对夹式；

8：卡箍；

9：卡套

结构形式代号

0：单偏心；

1：中心垂直板；

2：双偏心；

3：三偏心；

4：连杆机构；

5：单偏心；

6：中心垂直板；

7：双偏心；

8：三偏心；

密封面或衬里材料代号

B：巴氏合金；

C：搪瓷；

D：渗氮钢；

F：氟塑料；

G：陶瓷；

H：Cr13系不锈钢；

J ：衬胶；

M：蒙乃尔合金；

N：尼龙塑料；

P：渗硼钢；

Q：衬铅；

R：奥氏体不锈钢；

S：塑料；

T：铜合金；

X：橡胶；

Y：硬质合金；

W：本体材料；

压力代号:

10：PN1.0MPa； 16：PN1.6MPa； 25：PN2.5MPa； 40：PN4.0MPa；

阀体材料代号

C：碳钢；

H ：Cr13系不锈钢；

I ：铬钼系钢；

K ：可锻铸铁；

L ：铝合金；

P ：铬镍系不锈钢；

Q ：球墨铸铁；

R ：铬镍钼系不 锈钢；

S ：塑料；

T ：铜及铜合金；

Ti：钛及钛合金；

V ：铬钼钒铁；

Z ：灰铸铁；

通径范围

蝶阀的命名规则  举例：

D341X-16C DN200

D：蝶阀

3：驱动方式为蜗轮蜗杆

4：连接方式为法兰

1：结构形式为中心垂直板

X：密封材质橡胶密封

16：压力为PN1.6MPa

C：阀体材质碳钢

DN200：通径尺寸
