配电电器设备选购指南

鑫方盛为您提供专业的配电电器设备选购指南；配电电器设备包括：塑料外壳式断路器、塑壳漏电保护断路器、万能式断路器/框架断路器、自动转换开关电器/双电源转换开关等

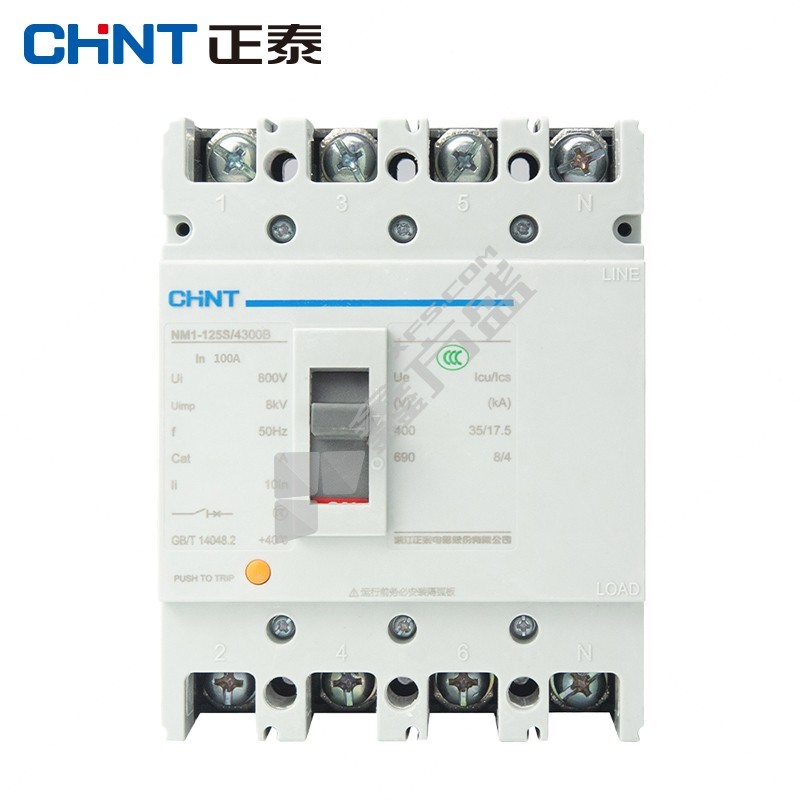

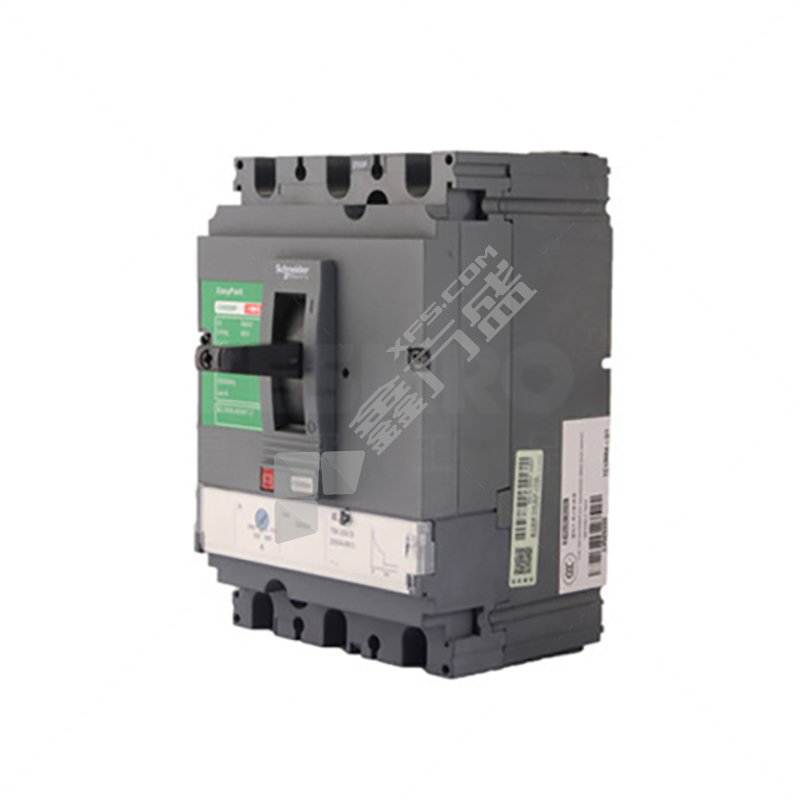

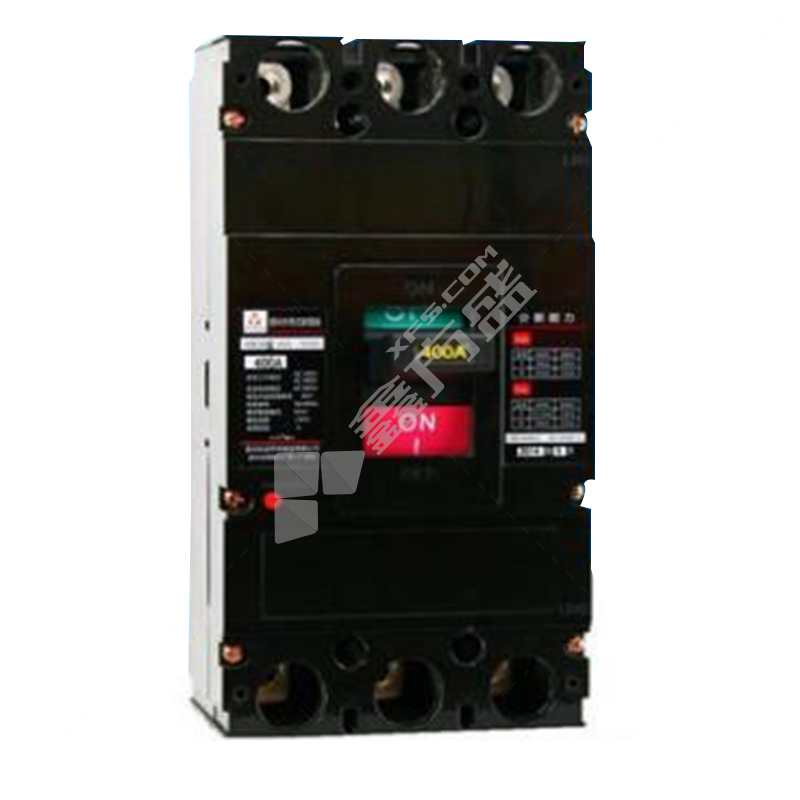

配电电器设备-塑料外壳式断路器

技术参数（供参考、具体以实际产品为准）

【额定电压】：230/240V，400/415V，500V，690V AC

【壳架电流】：63A，100A，125A，160A，250A，400A，630A，800A

【额定电流】：16~800A

【分断能力】：15~150kA

【极       数】：2P，3P，4P

【脱扣方式】：电磁式，热磁式                       【脱扣单元】：分励，欠压，辅助，报警

【安装方式】：固定式，插入式，抽出式         【连接方式】：板前接线，板后接线，其他

【操作方式】：手柄操作，电动操作，方形手操，圆形手操

主销系列：CDM3、CDM1、DZ20、CDM10、DZ15、DZ20T、DZ15T

【别       名】：塑壳断路器，塑壳，MCCB

【主要功能】：在低压配电线路中，能接通、承载以及分断正常电路条件下的电流，也能在所规定的非正常电路下接通、承载一定时间和分断电流，在配电线路发生过载、短路、欠压（附件功能）时，对线路和设备提供保护。

【主要应用】：广泛适用于电力，建筑，工业，OEM等低压用电场所。

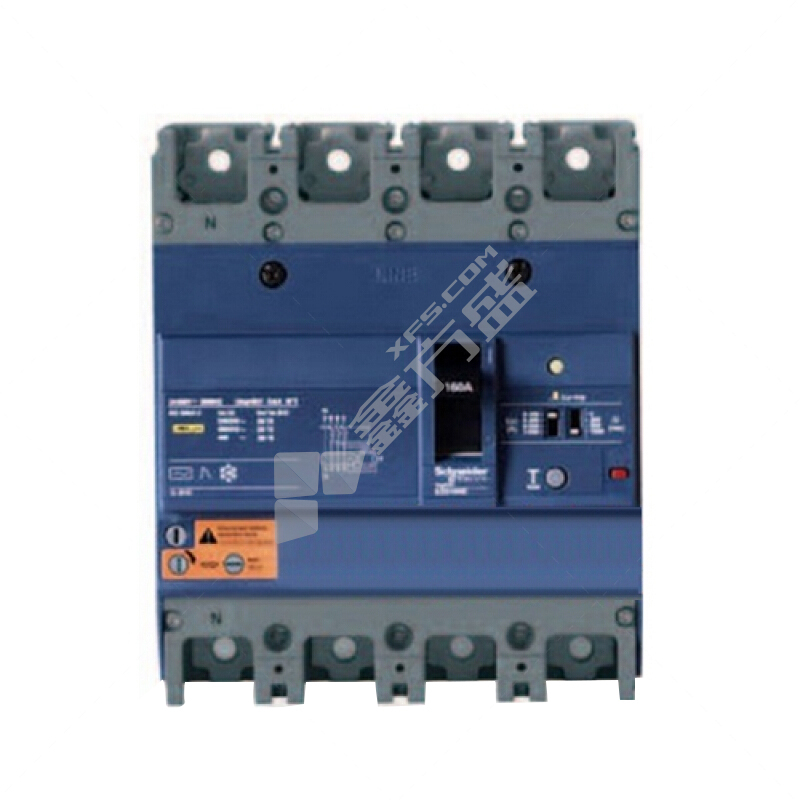

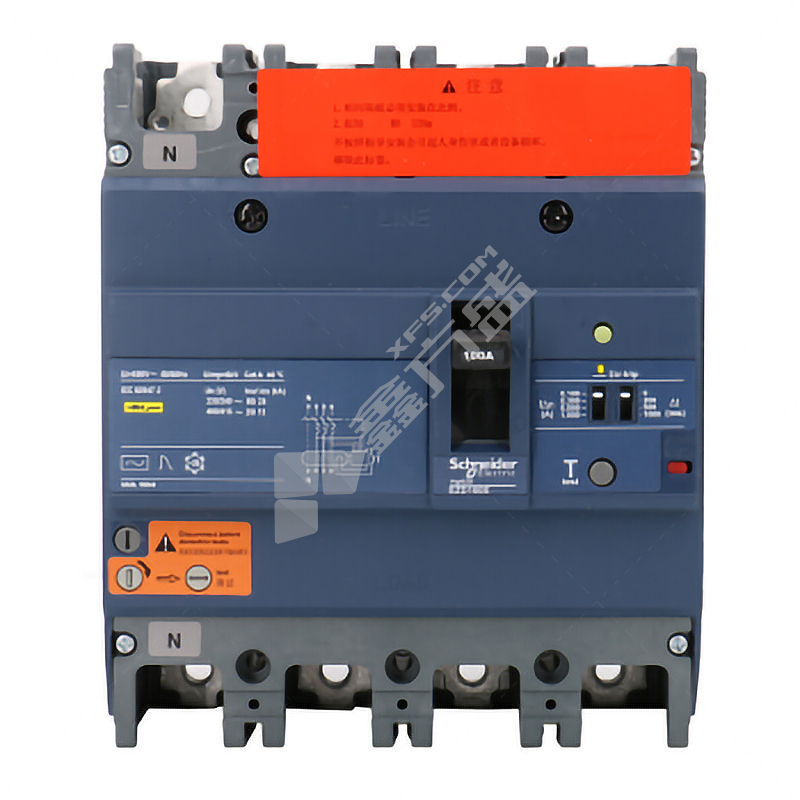

配电电器设备-塑壳漏电保护断路器

技术参数（供参考、具体以实际产品为准）

【额定电压】：230/240V，400/415V，500V，690V AC

【壳架电流】：63A，100A，125A，160A，250A，400A，630A，800A

【额定电流】：16~800A

【额定剩余动作电流】：30mA， 50mA， 100mA， 200mA， 300mA， 500mA

【分断能力】：15~150kA                              【极       数】：2P，3P，4P

【脱扣方式】：电磁式，热磁式                       【脱扣单元】：分励，欠压，辅助，报警

【安装方式】：固定式，插入式，抽出式         【连接方式】：板前接线，板后接线，其他

【操作方式】：手柄操作，电动操作，方形手操，圆形手操

主销系列：CDM3L、CDM1L、CDM3LS

【别       名】：塑壳漏电保护断路器，塑壳漏电断路器，塑壳漏电

【主要功能】：在配电线路发生过载，短路，欠压时，对电路和设备提供保护，并对有致命危险的人身触电提供间接接触保护，对由于接地故障电流而引起的电气火灾提供保护。

【主要应用】：广泛适用于电力，建筑，工业，OEM等低压用电场所。

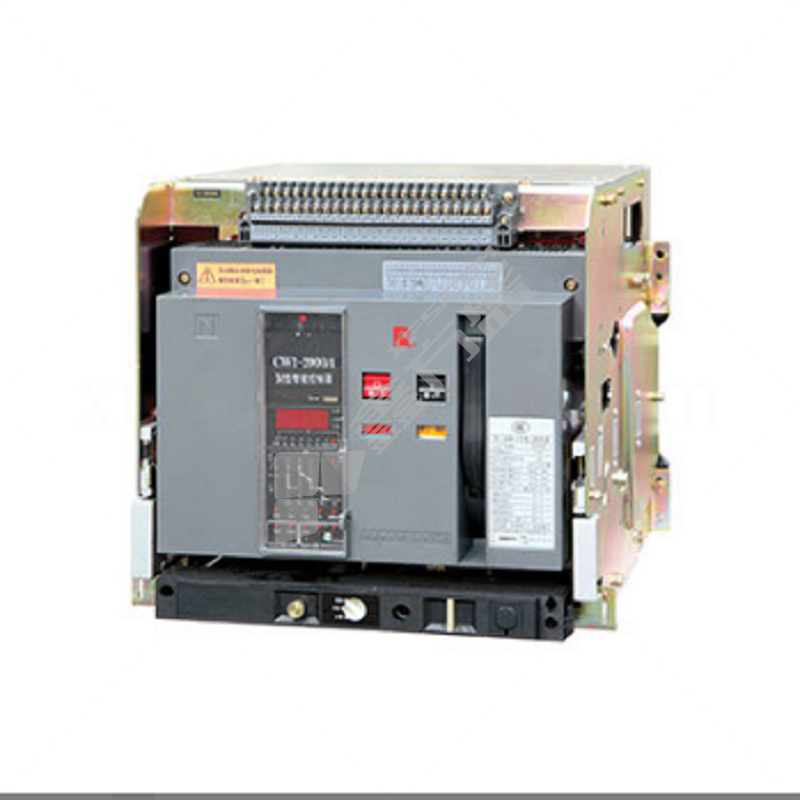

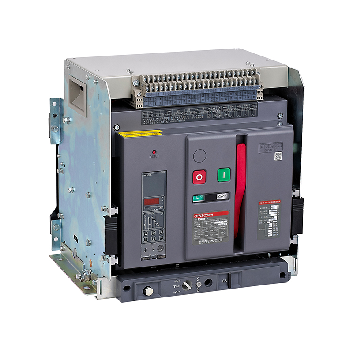

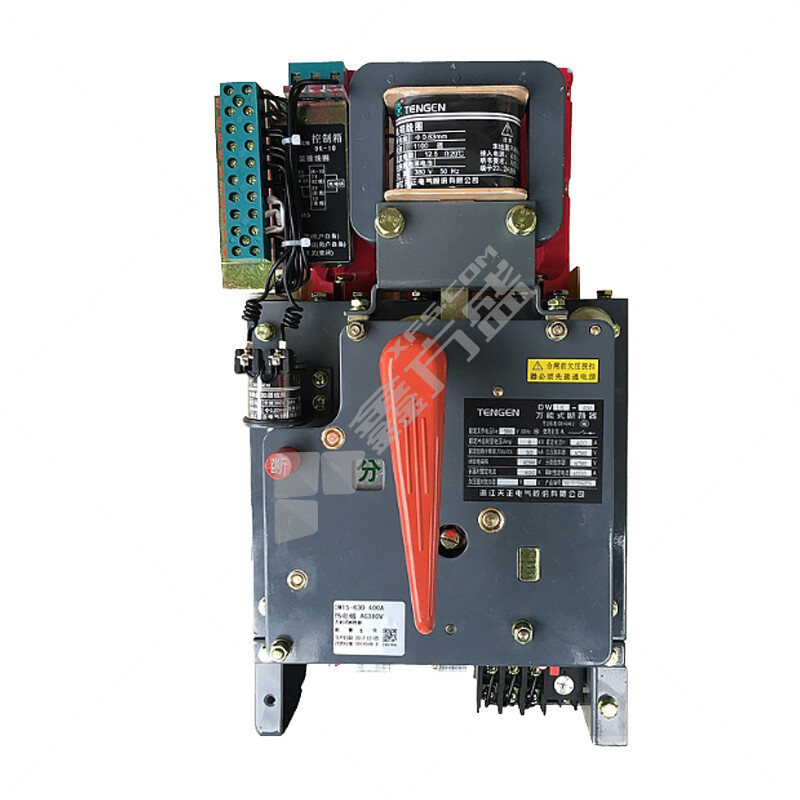

配电电器设备-万能式断路器/框架断路器

主销系列：

CDW3、CDW1、CDW15、CDW16、CDW17

技术参数（供参考、具体以实际产品为准）

【额定电压】：380V，400V，690V，1100V AC

【壳架电流】：630A，1600A，2000A，2500A，4000A，6300A

【额定电流】：200~6300A

【分断能力】：10~150kA

【极       数】：3P，4P

【脱扣方式】：电磁式，热磁式

【安装方式】：固定式，抽出式

【连接方式】：后水平接线、后垂直接线、前接线

【操作方式】：手柄操作，电动机操作，电磁铁操作，杠杆操作

【别       名】：框架断路器，框架，ACB

【主要功能】：分配电能和保护线路及电源设备免受过载，欠电压，短路和接地等故障的危害。

【主要应用】：广泛适用于公共建筑、工业、OEM、电力、交通、数据中心、住宅、采矿、石油天然气、水处理等行业。

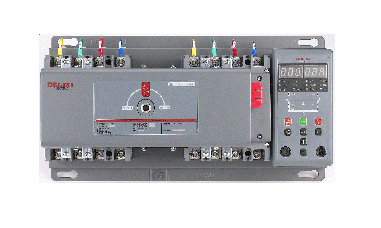

配电电器设备-自动转换开关电器/双电源转换开关

主销系列：

CDQ3H、CDQ3EH、CDQ3R、CDQ3S

技术参数（供参考、具体以实际产品为准）

【额定电压】：400V AC/125V DC

【壳架电流】：63A，100A，125A，160A，250A，400A，630A，800A

【额定电流】：16~800A

【极       数】：2P，3P，4P

【电器级别】：CB级，PC级

【控制器类型】：标准型，智能型，遥控型

【别       名】：双电源自动转换开关，双电源转换开关，双电源，ATS，ATSE

【主要功能】：实现常用电源与备用电源之间的自动切换，以保证负载电路的正常供电。

【主要应用】：广泛适用于民用建筑，工业供配电系统。
