终端电器设备采购指南

鑫方盛为您提供专业的终端电器设备采购指南；终端电器设备包括：小型断路器、小型漏电保护断路器、过欠压保护器、浪涌保护器、小型隔离开关、导轨插座、终端配电箱等设备。

终端电器设备-小型断路器

技术参数（供参考、具体以实际产品为准）

【额定电压】：230V AC(1P+N，2P)，400V AC(3P，3P+N，4P)

【额定电流】：1~63A

【极       数】：1P，1P+N，2P，3P，3P+N，4P

【脱扣曲线】：B，C，D，K

【分断能力】：4.5kA，6kA

主销系列：DZ47S、DZ47-125、DZ47TR、DZ47Z、DZ47M

【别       名】：MCB，微断，微型断路器，空气开关，空开

【主要功能】：过载和短路保护。

【主要应用】：一般适用于额定电流63A以下的电路。

终端电器设备-小型漏电保护断路器

技术参数（供参考、具体以实际产品为准）

【额定电压】：230V AC(1P+N，2P)，400V AC(3P，3P+N，4P)

【额定电流】：1~63A

【极       数】：1P+N，2P，3P，3P+N，4P

【脱扣曲线】：B，C，D，K

【漏电电流】：30mA，100mA，300mA

【分断能力】：4.5kA，6kA

主销系列：DZ47SLE、DZ47SLES、DZ47LE-125、DZ47TRLE、DZ47MLE

【别       名】：漏电保护开关，漏保，小型漏电，小型漏电断路器

【主要功能】：漏电、过载和短路保护。

【主要应用】：一般适用于额定电流63A以下的电路。

注：施耐德选购漏电部分客户为购买断路器+漏电模块自行组装使用。

终端电器设备-过欠压保护器

技术参数（供参考、具体以实际产品为准）

【额定电压】：230V AC(1P+N)，400V AC(3P+N)

【额定电流】：20~100A

【极       数】：1P+N，3P+N

【接线方式】：下进上出，上进下出

【推荐型号】：ICNV自恢复过欠压保护器 2P 25A 230V

主销系列：DZ47SGQF

【主要功能】：当供电线路出现过电压，欠电压时，保护器能在持续高压冲击下迅速、安全地切断电路，避免异常电压送入终端电器造成事故的发生，当电压恢复正常值，保护器将在规定时间内自动接通电路，确保终端电器在无人值守情况下正常运行。

【主要应用】：针对电网或电源质量不稳定时对电气设备或家用电器进行自动控制、保护，主要适用于单相AC230V/或三相AC400V，频率50Hz，额定电流100A以下的电路。

终端电器设备-浪涌保护器

技术参数（供参考、具体以实际产品为准）

【极       数】：1P，1P+N，2P，3P，3P+N，4P

【标称放电电流】：10~80kA

【最大放电电流】：10~160kA

【最大持续电压】：275~440V

【电压保护水平】：1~2.8kV

主销系列：DZ47SY、DZ47Y

【别       名】：电涌保护器，防雷器，避雷器，SPD，浪涌

【主要功能】：保护电路中的设备避免浪涌（因为外界的干扰突然产生尖峰电流或者电压）造成的损害。

【主要应用】：适用于交流50/60HZ，额定电压220V/380V的供电系统中，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护，适用于民用建筑及工业领域电涌保护的要求。

终端电器设备-小型隔离开关

技术参数（供参考、具体以实际产品为准）

【额定电压】：230V AC(1P+N，2P)，400V AC(3P，3P+N，4P)

【额定电流】：1~125A

【极       数】：1P+N，2P，3P，3P+N，4P

主销系列：DZ47G

【主要功能】：主要作为终端组合电器中的总开关，也可用于不频繁控制各类小功率电器和照明。

【主要应用】：广泛应用于工矿企业、高层建筑、商业及家庭等场所。

终端电器设备-导轨插座

技术参数（供参考、具体以实际产品为准）

【额定电压】：250/440V AC

【额定电流】：10A，16A，25A，10A/10A，10A/16A

【极       数】：2P，2P+PE，3P+PE，2P/2P+PE（五孔）

【别       名】：导轨插座

【主要功能】：连接电路。

【主要应用】：DIN导轨安装场景，广泛应用于广大建筑以及中小型OEM等领域。

主销系列：DZ47X

【别       名】：导轨插座

【主要功能】：连接电路。

【主要应用】：DIN导轨安装场景，广泛应用于广大建筑以及中小型OEM等领域。

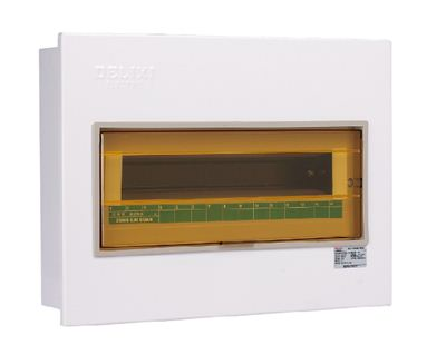

终端电器设备-终端配电箱

技术参数（供参考、具体以实际产品为准）

【产品类别】：照明配电箱、多媒体信息箱、等电位联接端子箱

【安装方式】：明装，暗装

【箱体尺寸】：-

【照明箱回路】：单排：4，6，8，10，12，15，18，20；

                           双排：20，24，30，36；

                           三排：45，54，60

主销系列：CDPZ30S

【主要功能】：配电箱主要用于分配终端电路。等电位联结端子箱是将设备外壳或金属部分与地线联结构成各自的等电位体，保护人和设备的安全。

【主要应用】：广泛应用于工矿企业、高层建筑、商业及家庭等场所。
